dSPACE VEOS 虛擬 ECU 軟體在環（SIL）整合與測試驗證解決方案
隨著汽車軟體定義汽車（SDV）浪潮，ECU 的複雜度與通訊頻寬呈爆炸式成長。傳統仰賴實體硬體台架（HIL）與實車測試的驗證方式，已無法滿足快速迭代的軟體發布週期。
捷策動能為您帶來 dSPACE VEOS 虛擬驗證解決方案。透過在純 PC 環境下模擬複雜的多 ECU 網路、殘餘匯流排（Restbus）通訊與豐富的虛擬 I/O 注入，落實測試前載（Front-loading），在軟體開發最早期就能完成全功能的閉迴路自動化回歸測試！
核心心智模型：從原始碼到虛擬試車場
VEOS 的核心理念是將真實車輛環境「數位雙生」至您的標準 PC。無論是 Classic AUTOSAR、Adaptive AUTOSAR 或是異質微處理器（SoC）上的 Linux/POSIX 軟體棧，皆能完美容器化，並組裝為一個整車級的離線虛擬系統。
虛擬驗證系統組件（三大核心容器）
- check_circle V-ECU（Virtual ECU 容器）：由 SystemDesk 導入軟體架構（ARXML）並結合 TargetLink 或應用層原始碼封裝而成的虛擬控制器（格式為 .vecu 或符合 FMI 規範的 .fmu）。
- check_circle SIC（Simulation Interface Container，模型容器）：由 Simulink 搭配 Model Interface Package（MIP）編譯生成的車輛動力學或環境行為模型容器。
- check_circle BSC（Bus Simulation Container，匯流排容器）：由 Bus Manager 匯入 DBC/LDF/ARXML 等通訊矩陣，自動產生的殘餘匯流排網絡與通訊堆疊。

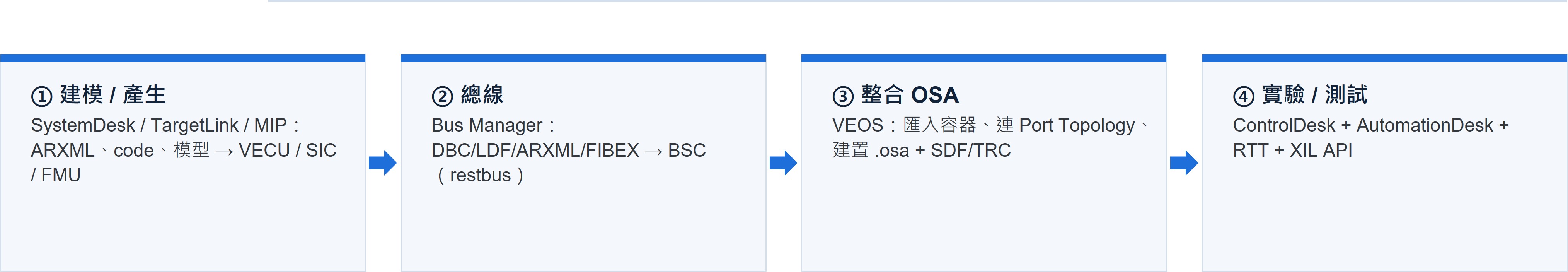

端到端標準工作流程四部曲
VEOS 虛擬驗證提供高度標準化且確定性的四步實作流程，確保團隊的測試資產能夠 100% 無縫重用到後續的 HIL 階段：
建模與容器產生 (Modeling & Code Generation)
工程師在 MATLAB/Simulink 設計控制演算法，或利用 SystemDesk 定義 AUTOSAR 的軟體元件與架構，將應用層代碼結合 BSW（基礎軟體）規格，編譯封裝成 .vecu、.sic 或標準 FMU 容器。
總線配置與殘餘匯流排模擬 (Bus Configuration)
利用 dSPACE Bus Manager 匯入車廠提供的通訊矩陣，設定網關（Gateway）路由、訊號與訊號群組，建構虛擬的 CAN、LIN 以及 Automotive Ethernet 拓撲。
系統整合建置 (System Integration)
在 VEOS 主編輯器中，將 V-ECU、SIC、BSC 等多個解耦的容器匯入。透過直覺的 Port Topology 介面進行訊號連接與網路對齊，最終一鍵建置成獨立的離線模擬應用檔案（.osa），同時自動生成用於觀測變數的 SDF 與 TRC 檔案。
實驗操作與自動化測試 (Experiment & Test Automation)
將生成的 .osa 載入 ControlDesk，手動設計直覺的 HMI 儀表板觀測訊號；或者結合 AutomationDesk / Python (RTT SDK) 撰寫標準 ASAM XIL API 測試腳本，自動執行刺激（Signal Editor）與斷言驗證，並錄製標準 MF4 數據。
四大技術亮點
亮點一：異質多核心與跨平台虛擬通訊網路
現代車載區域網路（LAN）包含各種不同的作業系統與底層通訊架構。VEOS 支援在單一虛擬環境內同時調度與執行異質控制器，並提供極其精準的時間同步。
- 🚗 Classic 與 Adaptive V-ECU 同台共舞：模擬多核心 MCU（執行微控制器 OS 上的 Classic AUTOSAR）與高算力 SoC（執行基於 POSIX / Linux 的 Adaptive AUTOSAR 或 ROS 2 軟體棧）的動態交互。
- 🌐 Virtual Ethernet & SOME/IP：在純 PC 的虛擬網路卡環境下，精準仿真 SOME/IP 服務的發現（Service Discovery）、訂閱與物件序列化傳輸，不費吹灰之力重現車載乙太網路的複雜動態。
- ⏱️ 全域時間同步（Global Time Synchronization）：VEOS 具備高度最佳化的虛擬時間管理器（Virtual Simulation Time）。所有異質容器（V-ECU、環境模型、殘餘總線）不論計算複雜度如何，皆由 VEOS 核心統一推進時間步長，確保資料交換在微秒級時序上保持完全的確定性（Deterministic），徹底消除偶發性的時序抖動與數據不同步。
亮點二：功能強大的 Co-Simulation 與第三方協同擴充
為了實現完美的閉迴路測試，VEOS 提供具備極佳開放性的 Co-Simulation (共同模擬) 架構：
- check FMI / FMU 業界標準：完全支援 Functional Mock-up Interface 規範。不論是 CarSim 車輛動力學模型、Amesim 電氣子系統，或是第三方自研模型，皆可以黑盒（Black-Box）方式無縫匯入 VEOS 整合。
- check 資料回放與硬體耦合 (JSON Client)：支援透過 JSON 協議與共同模擬客戶端（CoSim Client）進行外部即時串流。可用於導入真實路測紀錄的資料回放（Log Replay），或將 PC 端的虛擬控制器與外部真實的硬體板卡、感測器模擬器聯動。
亮點三：多維度虛擬 I/O 注入與故障模擬
在沒有真實硬體接線的 SIL 階段，VEOS 提供創新的「虛擬 I/O 注入」技術，讓工程師可自由操作、干預受測 V-ECU 的底層硬體抽象層（MCAL）：
- check 底層暫存器值干預：直接注入虛擬的 ADC 採樣電壓、PWM 佔空比或 GPIO 高低電平狀態。
- check 虛擬故障注入（Virtual Fault Injection）：在軟體層仿真感測器線路斷路、對地短路、訊號卡死（Stuck）或通訊丟包，完美考驗 V-ECU 的診斷碼（DTC）產生邏輯與 Fail-Safe（安全降級）降級策略，滿足 ISO 26262 功能安全的嚴格要求。
亮點四：符合 ASAM XIL 標準的 Python 自動化測試與 CI/CD 流水線
VEOS 是大專案團隊實現 DevSecOps 與持續整合（CI/CD）的終極利器：
- check ASAM XIL MAPort 標準化存取：測試腳本全面符合 ASAM XIL 標準，不論底層是虛擬環境（VEOS）還是實體機櫃（SCALEXIO），皆使用相同的 API 介面讀寫模型變數。
- check Python 即時測試 (RTT SDK)：結合 Pytest 或 Robot Framework，測試代碼能夠與模擬核心進行毫秒級同步推進。
- check Docker 容器化雲端大規模並行：VEOS 與 OSA 應用可完美打包進 Docker 鏡像，部署於 Jenkins 等企業級自動化流水線中。當有新的代碼提交時，可在雲端服务器並行觸發數千個測試工況，實現全面自動化回歸。
導入 VEOS 的三大核心工程效益
加速上市時間 (Time-to-Market)
無需等待晶片到貨或 HIL 機櫃排期，在 V 模型的架構設計階段便能啟動完整的系統閉迴路測試，使專案週期縮短 30% 以上。
急劇降低錯誤修正成本
根據統計，80% 的應用層與通訊邏輯錯誤皆可在純 PC 端的 VEOS SIL 階段被檢出，避免錯誤流向 HIL 或實車階段造成高昂的返工代價。
測試資產 100% 完美重用
在 VEOS 中搭建的模型、通訊 BSC、ControlDesk 控制介面板塊（Layouts）與自動化測試腳本，100% 無縫無損重用到 HIL 階段，極大化企業的工程研發資產價值。
