dSPACE OBC HIL 實體驗證解決方案：全功能車載充電器即時測試驗證平台
隨著電動車邁向高電壓架構與 V2G（車輛對電網）雙向充電技術，車載充電器（OBC）不僅功率不斷攀升，更必須相容全球紛繁複雜的充電標準與資安協議。然而，若直接使用真實充電樁與高壓電池進行測試，不僅實車/實站測試難以涵蓋所有邊界工況，更伴隨著高壓電弧、電池熱失控等致命的安全風險。
捷策動能引進 dSPACE OBC HIL 實體驗證解決方案。我們提供從「訊號層」到「功率層」的一體化即時測試台架，在實驗室內安全、高效地數位雙生全球電網與多標準充電樁行為，協助研發團隊達成 24/7 的高性能閉迴路自動化測試。

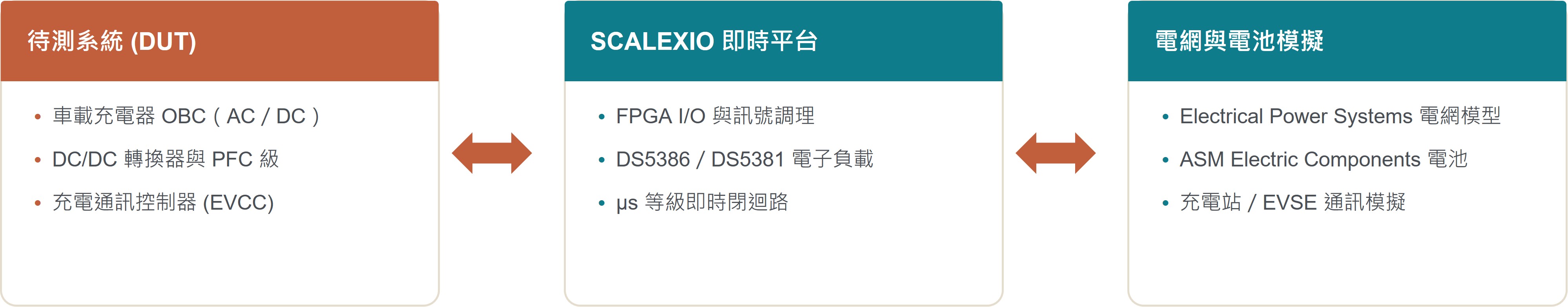

核心心智模型：OBC HIL 閉迴路測試原理
dSPACE OBC HIL 的核心價值在於「全面仿真 OBC 的外部電氣與通訊環境」。透過高可靠的 SCALEXIO 即時系統，台架能同時模擬交流/直流電網、充電樁控制導引（CP/PP）訊號、高壓動力電池，與待測 OBC 構成高動態的確定性閉迴路。
雙生命題：訊號層與功率層兩個驗證層級
1. 訊號層 HIL (Signal-Level HIL)
-
實現方式：
模擬低壓控制訊號與通訊協定，功率部分則以虛擬模型或低功率硬體替代。
-
驗證重點：
充電握手流程（Handshake）、控制導引（Signal Duty Cycle）狀態切換、CAN/LIN 殘餘匯流排通訊以及診斷邏輯。
-
主要價值：
低成本、高效率，適合軟體算法早期快速迭代。
2. 功率層 HIL (Power-Level HIL)
-
實現方式：
整合真實的大功率雙向 AC/DC 電網模擬電源（Grid Simulator）與高壓直流電子負載（Battery Simulator）。
-
驗證重點：
OBC 的硬體過壓/過流保護、高頻開關功率特性、諧波注入魯棒性、熱管理保護，以及 V2G 逆變回饋電網時的電能質量。
-
主要價值：
完整覆蓋電氣行為，在投入量產前進行最嚴苛的硬體與軟體協同安全性考驗。
兩大關鍵技術
關鍵技術一：Smart Charging 多標準充電通訊驗證
全球充電標準互通性是 OBC 的最大挑戰。dSPACE 解決方案內建強大的 Smart Charging 模組，可完全虛擬化各國充電樁的通訊控制器（EVSE）：
完美支援 ISO 15118 (含 Plug & Charge 預載證書)、DIN SPEC 70121、GB/T 27930 (國標直流) 以及 CHAdeMO。
精準產生與量測 IEC 61851 的 +/-12V PWM 控制導引（CP）與鄰近導引（PP）電阻狀態。
可在特定狀態機時間點（如 TLS 握手、SDP 請求時）刻意注入報文延遲、丟包、CRC 錯誤或非法證書，強迫考驗 OBC 的異常終止機制與容錯能力。
關鍵技術亮點二：高動態電網與高壓電池模擬
在功率層 HIL 中，台架提供極致的電氣物理環境擬真度：
支援單相/三相 AC 電網，不僅能提供穩定的電壓，更能模擬電網電壓跌落（Sag/Dip）、頻率漂移、諧波失真（Harmonic Distortion）與突波等全球惡劣電網工況。
利用即時物理模型計算，高動態模擬電池包的開路電壓（OCV）、動態內阻、充放電極化效應，即時響應 OBC 的充電電流，提供最真實的閉環負載行為。
統一工具鏈與測試自動化工作流程
dSPACE 提供從純軟體模擬（SIL）到電力即時整合（HIL）的一致性工作流，模型與測試腳本 100% 可重複重用：
ConfigurationDesk & ModelDesk
硬體 I/O 建模與即時程式產生，電池、電網與電力電子模型參數化配置。
加入感測器: 為自車配置相機、雷達、光達等感測器並設定安裝位置與參數。
VEOS
純 PC 端 SIL 虛擬驗證 ──> 與 HIL 共享相同的模型與情境
SCALEXIO 即時平台 + Smart Charging GUI
實體台架閉迴路整合執行
ControlDesk
量測校調、即時參數觀測與自訂 HMI 儀表板
AutomationDesk
基於充電情境式描述的 24/7 自動化批次測試與報告產生
情境式自動化測試與一致性法規涵蓋
透過 AutomationDesk 排程，系統可全天候無人值守地遍歷邊界與故障情境。系統同時內建針對 ISO 15118-4 / -5 以及 DIN SPEC 70122 的標準一致性測試案例庫（Conformance Test Suites），大幅縮短車廠或認證實驗室的合規測試週期。
企業導入 OBC HIL 的三大核心效益
安全無價，零風險驗證
在實驗室安全環境下，模擬真實高壓高功率的電氣短路、絕緣失效、電網過壓及通訊中斷等高危險長尾工況，保障工程師與設備安全。
大幅削減測試硬體與運維成本
免去購置各國真實充電樁與實體高壓電池的巨大開銷，電氣參數一鍵即可切換，省時、省力、省電費。
突破性的測試覆蓋率與確定性
100% 可重現、可復現的測試環境。路測或實站測試中偶發的「斷充」或「無法握手」難以捕捉，在 dSPACE HIL 環境下，所有訊號和報文時序皆可精密控制，讓算法除錯（Debug）精準高效。
