dSPACE ADAS / AD 實體驗證解決方案：從感測器到整車的一體化 HIL 測試台架
隨著自動駕駛（L2+ 到 L4/L5）系統的感測器數量爆炸、演算法架構走向多感測器深度融合，場景驗證的里程數已達數億公里。面對激增的極端長尾工況，實車路測的高昂成本與安全風險已成為研發瓶頸。
捷策動能（JOTACTIC™）提供 dSPACE ADAS / AD 硬體在環（HIL）實體驗證解決方案。透過高可靠性的實時運算平台與尖端的原始感測器訊號注入技術，我們在實驗室內 100% 數位雙生整車與路網環境，協助您的域控制器（Domain Controller）在投入實車前，完成 24/7 的高可靠度閉迴路回歸測試。

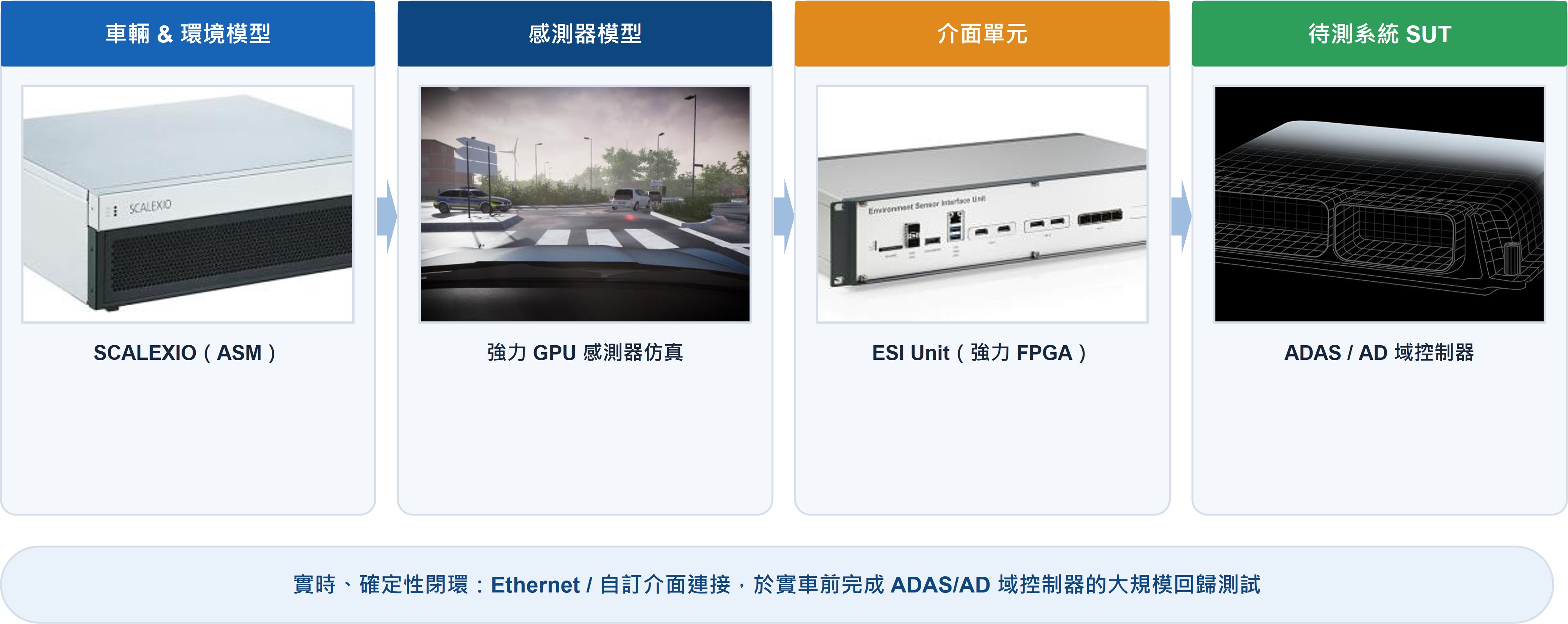

核心心智模型：確定性實時閉迴路系統架構
dSPACE ADAS/AD HIL 的核心價值在於建構一個高精度、低延遲且具備絕對確定性（Deterministic）的閉環控制鏈。受測的自駕域控制器（SUT）在接收到高擬真的虛擬感測器數據後，輸出油門、煞車與轉向指令，這些指令會即時反饋給車輛動力學模型，形成動態循環。
HIL 核心硬體元件：SCALEXIO 實時平台與 ESI Unit
要滿足百萬級點雲與電影級視覺影像的即時吞吐，必須仰賴頂級的中央運算與訊號調變硬體：

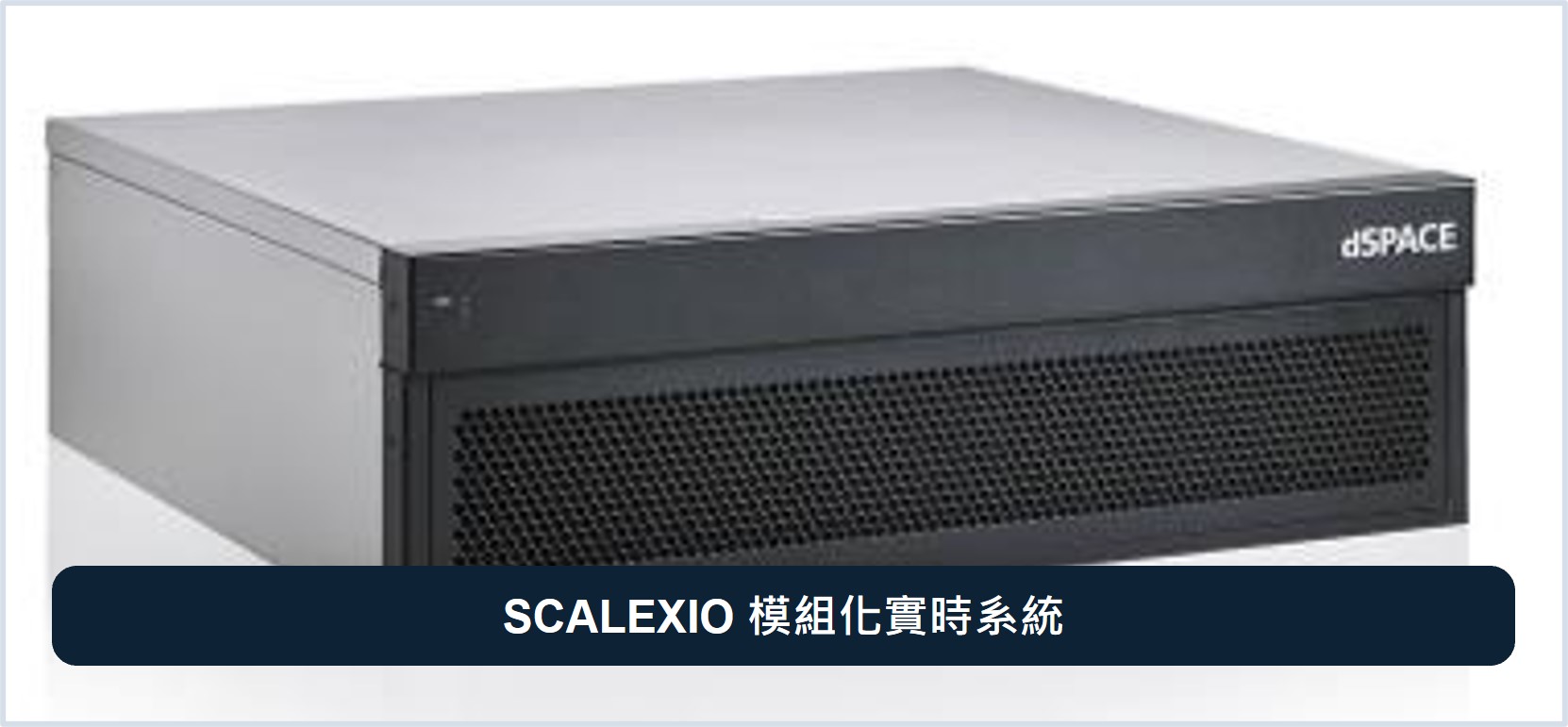

1. SCALEXIO 模組化實時系統
搭載最新一代高效能多核心處理器，專為執行複雜的汽車動力學模型（ASM）與動態交通流而生。
具備硬體級的實時確定性，確保所有殘餘匯流排（restbus）仿真、I/O 採樣與物理方程計算的時序抖動（Jitter）控制在微秒級之內。提供 LabBox（桌上型）到 Rack（標準機櫃）等多種形態，依測試規模彈性擴展。

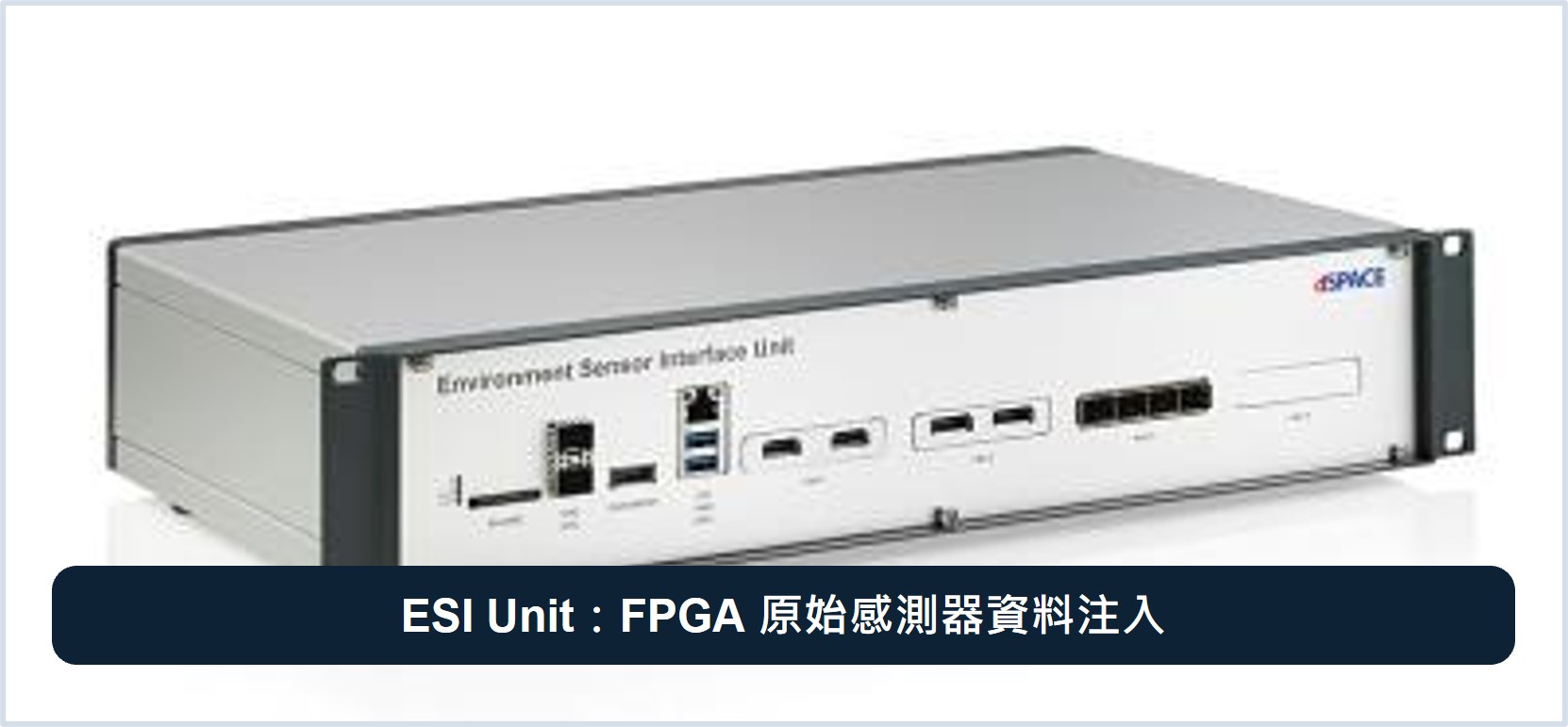

2. ESI Unit (Environment Sensor Interface)
專門處理「感測器原始數據注入（Raw Data Injection）」的強力 FPGA 專用介面單元。
AURELION 產生的數據無法直接輸入控制器晶片，ESI Unit 負責在極低延遲下，將虛擬的點雲與影像數據流，即時編碼成實體控制器硬體所接受的序列化協定與電氣訊號。
關鍵技術亮點：多層級感測器前端模擬與注入
不同的受測系統（SUT）處於不同的開發階段，dSPACE HIL 支援從「物體清單」到「底層物理訊號」的三大層級數據注入方式：
1. 物體級注入
(Object-Level Injection)
- • 實現方式：模擬環境直接輸出偵測目標的包圍盒（Bounding Box）、相對位置、速度與分類清單。
- • 傳輸介面：透過 Automotive Ethernet（SOME/IP 或自訂 UDP 協定）或 CAN FD 直接送入控制器的融合與規劃模組。
- • 適用場景：專注於驗證 ACC 巡航、AEB 煞車決策邏輯、路徑規劃與 Fail-Safe 安全機制的研發階段。
2. 訊號/協定級注入
(Protocol-Level Injection)
- • 實現方式：將相機的目標辨識結果、雷達的點跡（Detections），依據感測器供應商的專屬私有協定進行打包。
- • 適用場景：在不拆解感測器硬體外殼的情況下，直接驗證域控制器的多源資料融合演算法與通訊魯棒性。
3. 物理級原始資料注入
(Raw Data Injection)
這是高階 ADAS HIL 的核心技術。直接在感測器晶片（晶圓級）或數據解序列化晶片（Deserializer）前端，實施物理級硬體插樁（Hardware Hook-up）：
- 📸 視覺相機 (Camera HIL)：使用 AURELION 經由強大 GPU 即時渲染電影級的 RGB 視訊。透過 ESI Unit 將影像序列化為 GMSL2 或 FPD-Link III 訊號，跳過實體鏡頭，直接「注入」到域控制器的影像輸入埠。
- 📡 毫米波雷達 (Radar HIL)：支援電磁波射頻模擬（微波暗室內目標模擬器發射物理波）或利用數據串流直接注入都卜勒距離解析後的原始數據。
- 🚨 雷射光達 (Lidar HIL)：在極低延遲下，透過高頻乙太網將百萬級的 3D 物理點雲（Point Cloud）數據直接灌入域控制器的 Lidar 數據接收模組。
數據與軟體鏈生態整合
dSPACE 實體驗著解決方案的強大，更源於其完美的閉迴路軟體生態鏈支援，確保數據在軟硬體之間流暢流轉：
場景與環境建構 (ModelDesk & ASM)
圖形化編輯器，完全支援 OpenDRIVE 等地圖格式與黃金法規場景庫（如 Euro NCAP、UN R157 ALKS）。
物理模擬中樞 (AURELION)
利用先進的 GPU 射線追蹤（Ray-Tracing）技術，精確仿真光線與電磁波在雨、雪、濃霧、夜間特殊光照下的反射特性，並自動輸出語義分割與深度真值。
實驗控制與自動化測試 (ControlDesk & AutomationDesk)
提供統一的實驗監控 HMI，並透過符合 ASAM XIL 標準的 Python 腳本（RTT SDK）驅動 HIL 台架進行 24/7 離線自動化批次測試，自動輸出完整的 KPI 評分報告。
企業導入 HIL 的核心工程效益
絕對安全、零風險
在實驗室中百分之百復現高危險性的極限惡劣工況（如鬼探頭、前車惡意切入、暴雨逆光眩光），免除實車路測的人身與設備危險。
極致的高效回歸測試
透過自動化流水線，可在數小時內自動跑完上千個法規與邊界場景，大幅縮短軟體發布週期。
確定性與 100% 可復現性
路測中偶發的「幽靈煞車」或軟體崩潰難以捕捉，在 dSPACE HIL 環境下，所有訊號、時序皆可精密控制且完全可重複執行，讓演算法工程師精準除錯。
